Cara menghitung perbesaran mikroskop

Mikroskop telah menjadi pokok ilmiah selama berabad-abad, memungkinkan para ilmuwan dan peneliti mengakses dunia yang tidak terlihat. Kemampuan memperbesar objek dan organisme telah membantu memajukan pemahaman ilmiah dan berkontribusi pada banyak terobosan. Salah satu komponen kunci mikroskop adalah perbesarannya, yang mengacu pada sejauh mana gambar suatu objek atau organisme diperbesar relatif terhadap ukuran sebenarnya. Pembesaran ini dinyatakan dalam nilai numerik yang disebut faktor pembesaran atau kekuatan pembesaran.



Secara umum, ada dua jenis mikroskop: mikroskop optik dan mikroskop elektron. Mikroskop optik menggunakan cahaya tampak untuk menerangi sampel dan dapat memiliki kekuatan perbesaran mulai dari 40x hingga lebih dari 1000x. Mikroskop elektron, di sisi lain, menggunakan elektron untuk menghasilkan gambar, dan dapat mencapai kekuatan perbesaran yang jauh lebih tinggi, hingga satu juta kali.



Sekarang kita akan membahas cara menghitung perbesaran mikroskop optik.

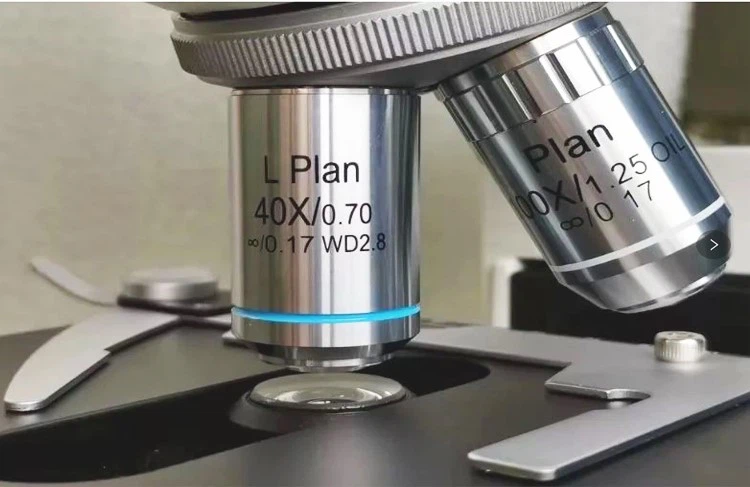

Dalam mikroskop optik, ada dua jenis lensa yang berkontribusi pada pembesaran: objektif & lensa mata. Objektif bertanggung jawab untuk mengumpulkan dan memfokuskan cahaya dari sampel, sedangkan lensa okuler membantu memperbesar gambar lebih lanjut. Daya perbesaran mikroskop optik merupakan perkalian antara perbesaran lensa objektif dan perbesaran lensa okuler.

Gambar yang diamati di bawah mikroskop optik hanyalah gambar bidang dari struktur, jadi perbesarannya mengacu pada perbesaran yang sesuai dengan panjang atau lebar struktur, bukan perbesaran volume objek yang sesuai, atau perbesaran yang sesuai dari objek. luas permukaan objek, maupun perbesaran yang sesuai dari luas gambar.



Ada dua konsep perbesaran total, satu perbesaran optik, dan yang lainnya perbesaran digital (perbesaran digital hanya terlibat saat peralatan pencitraan terhubung).



1. Perbesaran optik mengacu pada perbesaran objek yang diamati dari lensa mata mikroskop. Metode perhitungan perbesaran optik relatif sederhana, yaitu lensa objektif multipel * lensa okuler multipel.



Misalnya, saat menghitung perbesaran mikroskop stereoskopik, tujuan mikroskop stereoskopik perbesaran kontinu biasanya adalah 0.68-4.7X, dan perbesaran total mikroskop ini adalah 6.{{4} }X saat lensa okuler 10X.



Perhitungan mikroskop biologis dan mikroskop metalografi lebih sederhana. Konfigurasi tujuan umumnya adalah 4X/10X/40X/100X. Konfigurasi lensa mata konvensional adalah 10X, 15X dan 20X. Perbesaran total dapat diperoleh dengan mengalikan masing-masing kelipatan okuler dan objektif.



2 Pembesaran digital



Pembesaran digital mengacu pada pembesaran yang ditampilkan pada gambar setelah perangkat eksternal tersambung. Saat ini, pasar kebanyakan menggunakan mikroskop trinokuler, yang terhubung ke komputer, monitor atau televisi melalui kamera CCD/CMOS untuk observasi pencitraan, sehingga dapat mengurangi kelelahan mata dan sekaligus memfasilitasi berbagi dengan orang lain.



1 Ukur gambar secara langsung



Letakkan mikrometer di atas panggung mekanik dan sesuaikan untuk mendapatkan gambar mikrometer di monitor, lalu ambil penggaris untuk langsung mengukur panjang mikrometer di monitor,



Hasil pengukuran satu kisi/panjang aktual setiap kisi pembesaran objek mikrometer=



perbesaran objek/perbesaran objektif =perbesaran digital.



Umumnya, skala akan ditambahkan pada gambar untuk menunjukkan perbesaran objek yang dimodifikasi.



Catatan: Jika tidak ada mikrometer, bisa diganti dengan penggaris. Pada saat yang sama, ini dapat mengukur beberapa kisi lagi selama perhitungan untuk mengurangi kesalahan.

2 Hitung perbesaran sebenarnya melalui rumus

Pembesaran digital=pembesaran objektif * {25,4 * ukuran layar (inci)/diagonal kamera} * pembesaran adaptor.

Catatan:

1) Kelipatan lensa objektif mengacu pada kelipatan lensa objektif mikroskop yang Anda gunakan sekarang, seperti 20X

2) Pembesaran adaptor: mengacu pada pembesaran bagian penghubung mikroskop dan peralatan pencitraan, biasanya 1x, tetapi juga 0.35, 0.5, dan 0. 75X

3) 25,4 * Ukuran layar (inci): di sini ukuran layar diubah menjadi milimeter, 1 inci=25.4mm;

4) Kamera diagonal: mengacu pada ukuran chip CCD/CMOS, biasanya 1/3 inci, 1/2 inci, 2/3 inci, dan panjang yang sesuai adalah 6 mm; 8mm; 11mm.



Misalnya: , tujuannya adalah 40X, C-mount adalah 0.5X, ukuran monitor adalah 27", kamera 1/2,8"(5,18*3,89mm) kamera 5,0MP((Catatan:diagonal kamera ini sekitar 5,05mm, dihitung).



Sekarang ,perbesaran digital {{0}}*0,5* 27"*25,4/5.05=2716
